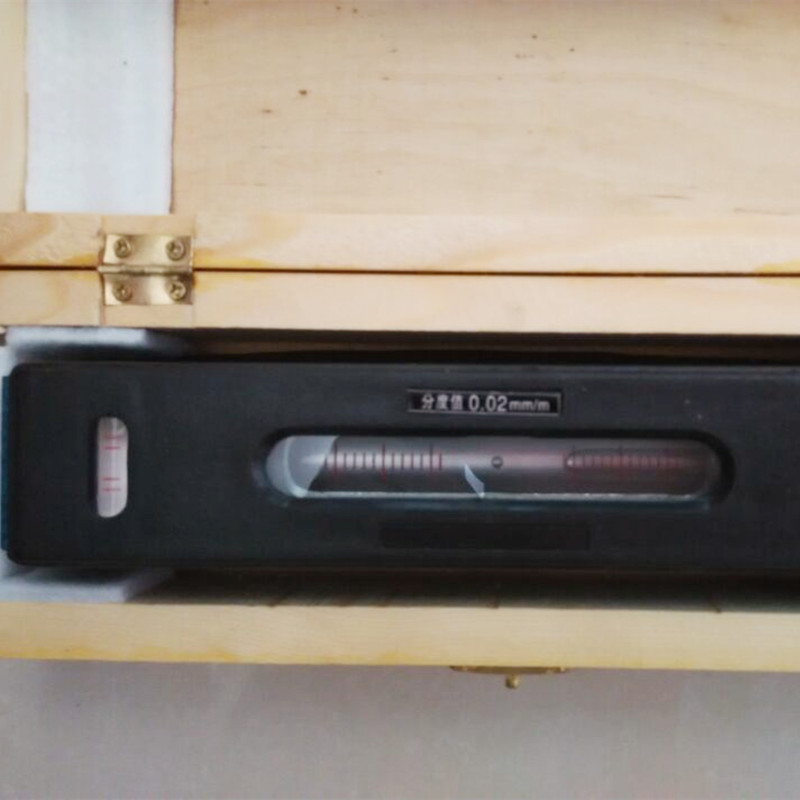

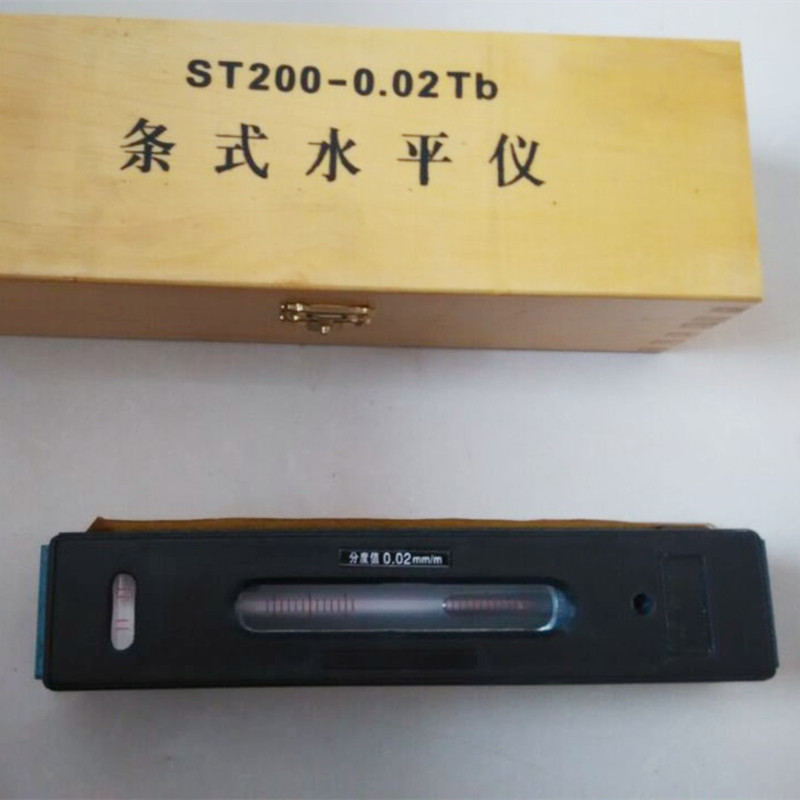

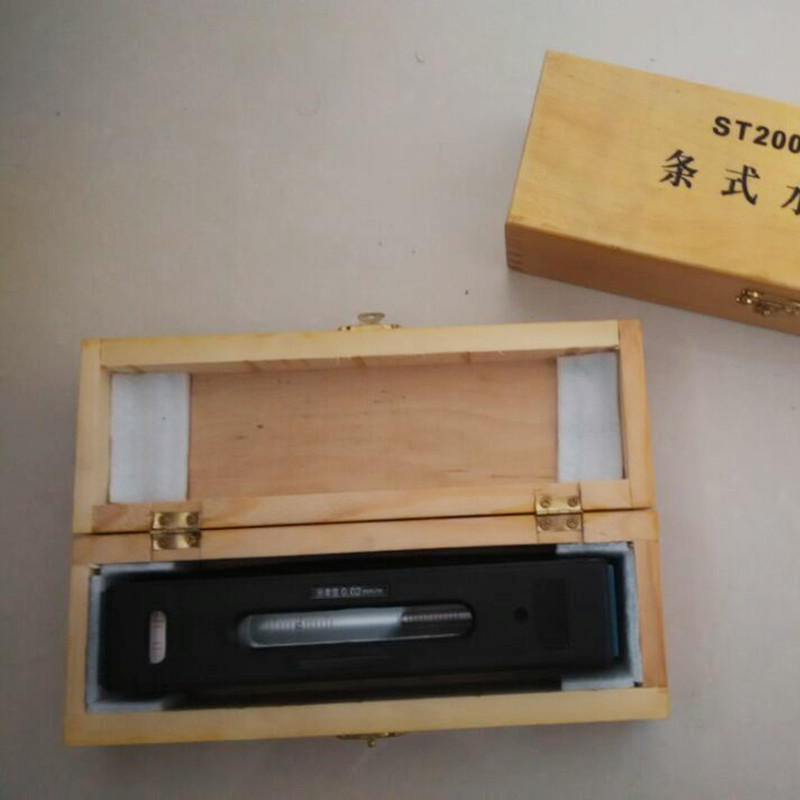

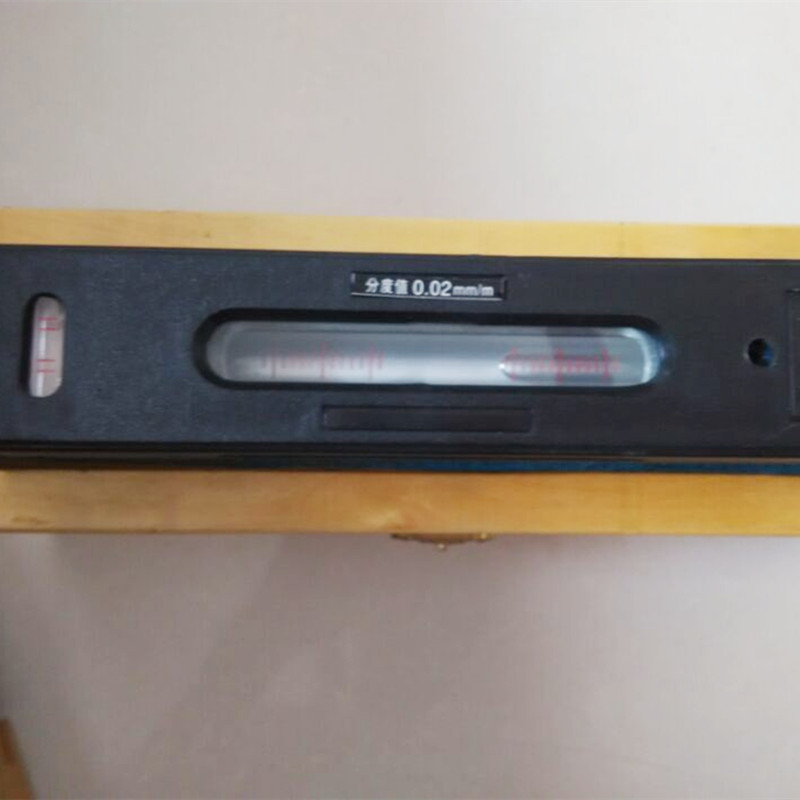

ລະດັບແຖບ

• - ດັດປັບທີ່ສາມາດປັບໄດ້ 0.0002 "/ 10"
• - ຖານ V-grooved.
• - ກັບ vial ທົດສອບຂ້າມ.
• - ຮ່າງກາຍທາດເຫຼັກ.
• - ເມື່ອປຽບທຽບກັບລະດັບຄວາມແມ່ນຍໍາເປັນປົກກະຕິ, ລະດັບນີ້ຖືກອອກແບບແລະຜະລິດໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊັບຊ້ອນກວ່າເກົ່າ.
•
• ຈຸດຜະລິດຕະພັນແລະຄໍາຮ້ອງສະຫມັກຂອງລະດັບແຖບ: ຂໍ້ຄວນລະວັງສໍາລັບການນໍາໃຊ້ລະດັບແຖບ:
• 1. ໃນການວັດແທກດ້ວຍລະດັບແຖບ, ພື້ນຜິວທີ່ວັດແທກຄວນໄດ້ຮັບການອະນາໄມຢ່າງລະມັດລະວັງແລະເຊັດແຫ້ງເພື່ອກວດເບິ່ງຂໍ້ບົກຜ່ອງເຊັ່ນ: ຮອຍຂີດຂ່ວນ, ຂີ້ເຫຍື່ອ, ແລະ burrs.
• 2. ໃນການວັດແທກດ້ວຍລະດັບແຖບ, ໃຫ້ກວດເບິ່ງວ່າຕໍາແຫນ່ງສູນແມ່ນຖືກຕ້ອງ. ຖ້າບໍ່ຖືກຕ້ອງ, ລະດັບທີ່ສາມາດປັບໄດ້ຄວນປັບປ່ຽນ, ແລະລະດັບຄົງທີ່ຄວນໄດ້ຮັບການສ້ອມແປງ.
• 3. ເວລາທີ່ມີການວັດແທກດ້ວຍລະດັບແຖບ, ອິດທິພົນຂອງອຸນຫະພູມຄວນຫລີກລ້ຽງ. ທາດແຫຼວພາຍໃນລະດັບມີຜົນກະທົບທີ່ສໍາຄັນຕໍ່ການປ່ຽນແປງຂອງອຸນຫະພູມ. ເພາະສະນັ້ນ, ຄວນເອົາໃຈໃສ່ຕໍ່ອິດທິພົນຂອງຄວາມຮ້ອນມື, ແສງແດດໂດຍກົງ, ແລະລົມຫາຍໃຈບໍ່ດີໃນລະດັບ.
• 4. ໃນລະດັບການນໍາໃຊ້ແຖບ, ການອ່ານຄວນຈະເຮັດໃນຕໍາແຫນ່ງຂອງລະດັບຕັ້ງເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຂອງ parallax ໃນຜົນໄດ້ຮັບໃນການວັດແທກ.
•

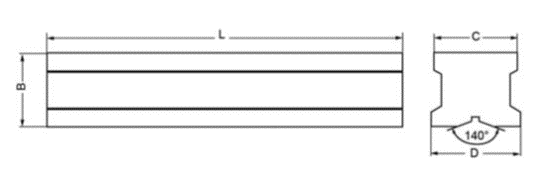

• ພາລາມິເຕີຜະລິດຕະພັນ


• ເຄື່ອງວັດລະດັບລະດັບລະດັບຂອງລະດັບ Gauge MM: ຄວາມຖືກຕ້ອງ: 0.02mm / m.

ລະດັບແຖບແມ່ນຫຍັງ? ຄວາມແຕກຕ່າງທີ່ສໍາຄັນຈາກລະດັບກອບ

​
ລະດັບແຖບແມ່ນເຄື່ອງມືທີ່ມີຄວາມຫນາແຫນ້ນ, ເປັນເສັ້ນທີ່ຖືກອອກແບບມາສໍາລັບການວັດແທກພື້ນທີ່ຮາບພຽງຫຼືຮູບຊົງກະບອກ (ຕົວຢ່າງ, ທໍ່, ທໍ່, ເຄື່ອງແກະສະຫຼັກເຄື່ອງຈັກ) ຕ້ອງການການກວດກາ. ທີ່ Storaen, ລະດັບຂອງທະນາຄານຂອງພວກເຮົາມີຖານທາດເຫຼັກ V ກຼາມທີ່ມີຄວາມຊຸ່ມຊື້ນ, ແລະມີຟອງນ້ໍາທີ່ມີຄວາມຊື່ສັດ. ແຕ່ມັນແຕກຕ່າງຈາກລະດັບກອບໄດ້ແນວໃດ? ໃຫ້ທໍາລາຍຄວາມແຕກຕ່າງທີ່ສໍາຄັນ:​

1. ການອອກແບບ & ໂຄງສ້າງ​

ລະດັບແຖບ: Linear, ການອອກແບບ Axis ທີ່ມີຮູບຊົງ v- ຮູບຊົງ vo ຢູ່ຕາມຖານ (ທີ່ສໍາຄັນສໍາລັບວັດຖຸທີ່ມີຮູບຊົງກະບອກ) ແລະສອງຫຼອດ (ແນວນອນ). ເບົາບາງລົງແລະສາມາດເຄື່ອນໄຫວໄດ້, ດີເລີດສໍາລັບສະຖານທີ່ທີ່ແຫນ້ນຫນາຫຼືການວັດແທກກ່ຽວກັບການໄປ.​

ລະດັບກອບ (ຕົວຢ່າງ: ລະດັບຄວາມແມ່ນຍໍາ) ຮູບສີ່ຫລ່ຽມ) bulkier ແຕ່ມີຄວາມຄ່ອງແຄ້ວຫຼາຍສໍາລັບການກວດກາທີ່ສັບສົນ, ຫຼາຍດ້ານ.​

2. ຈຸດສຸມວັດແທກ​

ລະດັບແຖບ: ຊ່ຽວຊານໃນການຈັດລຽນຮູບວົງຈອນ (ຕົວຢ່າງ, ການກວດສອບການເຊື່ອມຕໍ່ເຄື່ອງມືເຄື່ອງມື, ການຕິດຕັ້ງທໍ່ນ້ໍາ) ແລະແປນດຽວ. The V-Groove ຮັບປະກັນການຕິດຕໍ່ທີ່ຫມັ້ນຄົງກັບ Shafts ຮອບ, ກໍາຈັດກະບະໃນລະຫວ່າງການວັດແທກ.​

ລະດັບກອບ: ດີເລີດໃນການກວດກາແປນທີ່ມີຫລາຍມິຕິ (ແນວນອນ, ແນວຕັ້ງ) ໃສ່ພື້ນທີ່ຮາບພຽງຄືກັບພື້ນຖານ, ກອບການກໍ່ສ້າງ, ຫຼືຕາຕະລາງໄມ້. ສີ່ແຄມຂອງມັນສະຫນອງຈຸດອ້າງອີງສໍາລັບມຸມທີ່ສັບສົນແລະວຽກງານທີ່ສອດຄ່ອງ.

​
3. ສະຖານະການທີ່ມີຄວາມແມ່ນຍໍາ & ສະຖານະການ​

ເຄື່ອງມືທັງສອງສະເຫນີຄວາມຖືກຕ້ອງສູງ (0.02mm / m ມາດຕະຖານທີ່ Staraen), ແຕ່ຄວາມເຂັ້ມແຂງຂອງພວກມັນນອນໃນກໍລະນີການນໍາໃຊ້ທີ່ແຕກຕ່າງກັນ:​

ໃຊ້ລະດັບແຖບໃນເວລາທີ່ເຮັດວຽກກັບສ່ວນປະກອບທີ່ມີຮູບຊົງກະບອກ, ລາງລົດໄຟແຄບ, ຫຼືໃນບ່ອນທີ່ມີເຄື່ອງມືທີ່ຈໍາເປັນ.​
ເລືອກສໍາລັບລະດັບກອບ (ໂດຍສະເພາະແມ່ນລະດັບກອບທີ່ຊັດເຈນ) ໃນເວລາທີ່ວັດແທກຢູ່ດ້ານແປ, ຫຼືຕ້ອງການຄໍາຄິດເຫັນຕາມແນວນອນພ້ອມກັນໃນກອງປະຊຸມ, ຫລືການຕັ້ງຄ່າເຄື່ອງຈັກຜະລິດ.​

4. ຄວາມຊ່ຽວຊານຂອງ Storaen ໃນທັງສອງປະເພດ​

ທີ່ Storaen, ພວກເຮົາລະດັບວິສະວະກອນຂອງພວກເຮົາສໍາລັບຮ່າງກາຍທີ່ຫຍາບຄາຍ, ໃນຂະນະທີ່ V-Grooves ໄດ້ຮັບປະກັນຄວາມເຫມາະສົມທີ່ດີເລີດ. ລະດັບກອບຂອງພວກເຮົາ, ລວມທັງລະດັບຄວາມຊັດເຈນທີ່ນິຍົມ, ຂອບເຂດອາລູມິນຽມເຮືອບິນແລະລະບົບ vial ໃນລະບົບຄວາມຖືກຕ້ອງຂອງພື້ນຜິວທີ່ບໍ່ມີຄວາມຫມາຍ.​

ບໍ່ວ່າທ່ານຕ້ອງການຄວາມສາມາດຂອງລະດັບແຖບຫຼືຄວາມສາມາດຂອງລະດັບກອບ, ເຄື່ອງມືການຜະລິດອຸດສາຫະກໍາຂອງ Storaen ສໍາຫຼວດໄລຍະຂອງພວກເຮົາໃນມື້ນີ້ເພື່ອຊອກຫາວິທີແກ້ໄຂວັດແທກທີ່ຖືກຕ້ອງສໍາລັບການສະຫມັກຂອງທ່ານ.

ລະດັບແຖບສູງ: 0.02mm / m ສະເພາະເຈາະຈົງ

ທີ່ Storaen, ຊຸດລະດັບແຖບລະດັບຂອງພວກເຮົາກໍານົດການວັດແທກຄວາມແມ່ນຍໍາດ້ວຍການນໍາໃຊ້ອຸດສາຫະກໍາ 0,02mm / ທີ່ຖືກກໍານົດໃຫ້ຄວາມບ່ຽງເບນທີ່ສຸດແມ່ນແຕ່ຄວາມບ່ຽງເບນ ຂໍ້ມູນສະເພາະນີ້ຫມາຍຄວາມວ່າເຄື່ອງມືຂອງພວກເຮົາກວດເບິ່ງພຽງແຕ່ 1 ແມັດໃນໄລຍະຫ່າງຈາກຄວາມຍາວ 1 ແມັດ, ກໍານົດມາດຕະຖານສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາ, ແລະບໍາລຸງຮັກສາ.​

1. ເທັກໂນໂລຢີ vial ຟອງທີ່ມີການວັດແທກ​

ຄວາມເປັນຍໍາຂອງລະດັບຂອງພວກເຮົາແມ່ນ vial ຟອງນ້ໍາຂອງພວກເຮົາໄດ້ຖືກວັດແທກໄດ້ຢ່າງລະອຽດ, ການກໍ່ສ້າງດ້ວຍແກ້ວ optical ແລະອຸນຫະພູມ – ທາດແຫຼວທີ່ສະຖຽນລະພາບເພື່ອຫຼຸດຜ່ອນຄວາມຜິດພາດຂອງການຂະຫຍາຍ. ແຕ່ລະ vial undergoes ຂະບວນການສອບທຽບ 3 ບາດກ້າວ, ຮັບປະກັນຟອງທີ່ພັກຢູ່ສູນກາງໃນເວລາທີ່ຫນ້າດິນແມ່ນແນວນອນ. ສິ່ງດັ່ງກ່າວກໍາຈັດການຄາດເດົາ, ໃຫ້ການອ່ານທີ່ຈະແຈ້ງແລະເຮັດຊ້ໍາຄືນແມ່ນແຕ່ໃນສະພາບແວດລ້ອມທີ່ມີການເຫນັງຕີງ.​

2. ຖານ V-Grooved-mached-mached​

ລະດັບແຖບຂອງພວກເຮົາມີພື້ນທີ່ມີຮູບຊົງ V. ຮູບແບບ V. ມຸມຂອງ groove ຂອງ groove ແລະພື້ນທີ່ສໍາເລັດຮູບ (ra ≤≤0.8μm) ລົບລ້າງຄວາມບໍ່ສອດຄ່ອງແລະຄວາມບໍ່ສອດຄ່ອງວັດແທກສໍາລັບການກວດສອບເສັ້ນທາງຍ່າງ, ບ່ອນທີ່ມີຄວາມຖືກຕ້ອງ.

​
3. Rugged ການກໍ່ສ້າງສໍາລັບການປະຕິບັດທີ່ຫມັ້ນຄົງ​

ວາງແຜນໄວ້ໃນຮ່າງກາຍທາດເຫຼັກທີ່ມີຄວາມຮ້ອນ, ລະດັບແຖບຂອງພວກເຮົາຕ້ານທານກັບຄວາມກົດດັນຄວາມຮ້ອນແລະຄວາມກົດດັນກົນຈັກ, ຮັກສາຄວາມຖືກຕ້ອງຂອງອຸນຫະພູມ 0.02mm / m ເຖິງ 50 ° C. ການອອກແບບທີ່ແຂງແກ່ນຂອງການສັ່ນສະເທືອນຈາກເຄື່ອງຈັກອຸດສາຫະກໍາ, ໃນຂະນະທີ່ການເຄືອບ en ນ້ໍາມັນ, ແລະຄວາມຊຸ່ມຊື້ນໃນໄລຍະເວລາທີ່ມີຄວາມລະອຽດໃນກອງປະຊຸມ HARH.​

4. ແອັບພລິເຄຊັນທີ່ມີຄວາມສໍາຄັນທີ່ສຸດ​

ຈາກການສອດຄ່ອງກັບເຄື່ອງມືທີ່ສອດຄ່ອງກັບເຄື່ອງມືເຄື່ອງມືເຄື່ອງມືເຄື່ອງມືສາມາດກວດສອບການຕິດຕັ້ງເຄື່ອງປັ່ນປ່ວນຫຼືການຕິດຕັ້ງທໍ່ສົ່ງ, ລະດັບແຖບທີ່ມີຄວາມສຸກສູງຂອງພວກເຮົາ. ວິສະວະກອນແລະນັກວິຊາການໄດ້ໄວ້ວາງໃຈໃນລະດັບ 0.02mm / m ຂອງມັນສໍາລັບ:​

ການຕັ້ງເຄື່ອງມືຂອງເຄື່ອງ: ຮັບປະກັນຄວາມສອດຄ່ອງ spindle ເພື່ອປ້ອງກັນຄວາມຜິດປົກກະຕິຂອງ Workpiece​
ການກວດກາສ່ວນປະກອບ Aerospace: ການກວດກາຄວາມທົນທານຕໍ່ຮູບຊົງກະບອກ​
ການບໍາລຸງຮັກສາອຸປະກອນຫນັກ: ຜ້າເຊັດຕົວແບບລະບົບໄຮໂດຼລິກທີ່ໃຊ້ສໍາລັບການດໍາເນີນງານລຽບ​

.. ຄວາມມຸ້ງຫມັ້ນຂອງ Storaen ກັບຄວາມຖືກຕ້ອງ​

ທຸກໆລະດັບແຖບເຮັດໃຫ້ໂຮງງານຂອງພວກເຮົາມີໃບອະນຸມັດທີ່ບໍ່ສາມາດໂຕ້ຖຽງໄດ້, ຢືນຢັນການປະຕິບັດຕາມມາດຕະຖານ ISO 17025. ພວກເຮົາຂຶ້ນກັບແຕ່ລະເຄື່ອງມືທີ່ມີຄຸນນະພາບໃນການກວດສອບຄຸນນະພາບ 12 ຈຸດ, ການກວດສອບຄວາມຫມັ້ນຄົງຂອງການແຂ່ງຂັນ, ແລະການຮັບປະກັນວ່າ 0,02mm / ms​

ໃນເວລາທີ່ໂຄງການຂອງທ່ານຮຽກຮ້ອງໃຫ້ມີການວັດແທກທ່ານສາມາດປະມູນຊື່ສຽງຂອງທ່ານ, ໃຫ້ເລືອກລະດັບທີ່ຖືກຕ້ອງໃນລະດັບ Storan-inso ບໍ່ພຽງແຕ່ເປັນຄໍາເວົ້າຂອງຄວາມແມ່ນຍໍາໂດຍບໍ່ມີການປະນີປະນອມ.

ໃບສະຫມັກລະດັບແຖບ: ການວັດແທກເຄື່ອງເຮັດຮູບທໍ່ກົມ & v-grooveves

ໃນການວັດແທກອຸດສາຫະກໍາ, ລະດັບແຖບ Excel ໃນວຽກງານທີ່ມີຄວາມສໍາຄັນແລະໂຄງສ້າງທີ່ມີຮູບຊົງ v ເຄື່ອງມືການອອກແບບພິເສດຂອງພວກເຂົາເຄື່ອງມືທົ່ວໄປ. ທີ່ Storaen, ຊຸດແຖບຂອງພວກເຮົາແມ່ນຖືກກໍານົດໃຫ້ແກ້ໄຂບັນຫາເຫຼົ່ານີ້ດ້ວຍຄວາມຖືກຕ້ອງແລະຄວາມຫນ້າເຊື່ອຖື, ເຮັດໃຫ້ມີການເຮັດວຽກທີ່ມີຮູບຊົງກະບອກ, ຄູ່ມືເຄື່ອງມື V-grooged.

1. ຄວາມສອດຄ່ອງ workpiece ເປັນຮູບຊົງກະບອກ & ກວດສອບຊື່

ຄຸນລັກສະນະການກໍານົດລະດັບຂອງລະດັບຂອງແຖບ -F-Broved-Bas-Bas-Cromon ສ້າງອິນເຕີເຟດທີ່ປອດໄພແລະມີຄວາມຫມັ້ນຄົງກັບພື້ນຜິວມົນ, ເຊັ່ນ:

ເຄື່ອງມືເຄື່ອງມື Shafts: ເມື່ອສອດຄ່ອງກັບ cnc spindle shale ຫຼື Rollers conversor, ລະດັບຕໍ່າສຸດຂອງ micro-tilts (ຕ່ໍາກ່ວາ 0.02mm / m) ຕາມແກນຕາມລວງຍາວຂອງຖັງ. ມຸມຂອງ V-Groove ແລະຫນ້າດິນທີ່ມີຄວາມແມ່ນຍໍາ (ra ≤≤0.8μm) ສອດຄ່ອງກັບເລຂາຄະນິດທີ່ມີຮູບຊົງກະບອກ, ກໍາຈັດຄວາມຜິດພາດແລະຄວາມຜິດພາດຂອງການວັດແທກ.

ການຕິດຕັ້ງທໍ່: ໃນລະບົບທໍ່ນ້ໍາມັນແລະອາຍແກັສ, ລະດັບເຮືອຂອງພວກເຮົາຢັ້ງຢືນຊ່ວງທໍ່ໃນລະຫວ່າງການປະກອບທີ່ສາມາດເຮັດໃຫ້ມີຄວາມກົດດັນທາງດ້ານໂຄງສ້າງ. ການອອກແບບກະທັດຮັດຂອງມັນເຫມາະສົມກັບສະຖານທີ່ທີ່ແຫນ້ນຫນາ, ບ່ອນທີ່ເຄື່ອງມືທີ່ລ້ໍາຄ່າລົ້ມເຫລວ.

2. 2. ການສອບທຽບ

ໂຄງສ້າງ V-Grooged-Common ທີ່ມັກໃນການແຂ່ງຂັນ, ວັດແທກ, ແລະລະບົບໄຟຟ້າ – ຮຽກຮ້ອງມຸມແລະການກວດກາແປນ. ລະດັບແຖບ Storaen ດີເລີດທີ່ນີ້:

ການທົດສອບ V-Groove ຮຽບຮ້ອຍ: ການວາງລະດັບໃນສອງເສັ້ນດ່າງ v-grooves (ຕົວຢ່າງ: ໃນການເຮັດໃຫ້ມີຄວາມແຕກຕ່າງກັນເປັນລ່ຽມ, ຮັບປະກັນສ່ວນປະກອບທີ່ຖືກຕ້ອງສໍາລັບການເຄື່ອນໄຫວທີ່ຖືກຕ້ອງ.
ການເຊື່ອມຕໍ່ເສັ້ນທາງ v-anded: ໃນສາຍທີ່ຜະລິດໂດຍອັດຕະໂນມັດ, ລະດັບແຖບຂອງພວກເຮົາຮັບປະກັນຄວາມຖືກຕ້ອງທີ່ສົມບູນແບບແລະຮັກສາຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສໍາລັບແຂນຫຼືຜູ້ຈັດການດ້ານວັດສະດຸ.

3. ວຽກງານທີ່ມີຄວາມແມ່ນຍໍາ

ໃນອຸດສະຫະກໍາທີ່ມີຄວາມທົນທານໃນ microns:

ສະພາແຫ່ງເຄື່ອງຈັກ: ໃນລະຫວ່າງການຕິດຕັ້ງ Powermination, ເຄື່ອງມືຂອງພວກເຮົາຮັບປະກັນ Camshafts ແລະ Crankshafts ແມ່ນສອດຄ່ອງກັບບັນຫາທີ່ມີຄ່າໃຊ້ຈ່າຍໃນສາຍ.

4. ເປັນຫຍັງລະດັບການເກັບຮັກສາໃນລະດັບແຖບທີ່ມີການວັດແທກເປັນຮູບຊົງກະບອກ

ລະດັບແຖບຂອງພວກເຮົາສົມທົບສາມຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນສໍາລັບການສະຫມັກເຫຼົ່ານີ້:

ການກໍ່ສ້າງທາດເຫຼັກທີ່ຫຍາບຄາຍ: ຄວາມກະຕືລືລົ້ນທີ່ເກີດຜົນກະທົບແລະຄວາມຄ່ອງແຄ້ວໃນການຝຶກອົບຮົມທີ່ຮຸນແຮງ, ຮັກສາຄວາມຖືກຕ້ອງໃນໄລຍະການນໍາໃຊ້ຫນັກຫຼາຍກວ່າປີ.
ສວນຟອງນ້ໍາໃນແວ່ນຕາ: ໃຫ້ອ່ານທັນທີ, ແມ່ນແຕ່ໃນສະພາບທີ່ມີແສງສະຫວ່າງຕ່ໍາ, ຫຼຸດຜ່ອນເວລາວັດແທກໂດຍ 30% ທຽບໃສ່ລະດັບທົ່ວໄປ 30%.
ການສອບທຽບທີ່ບໍ່ສາມາດໃຊ້ໄດ້: ທຸກໆເຄື່ອງມືແມ່ນມາພ້ອມກັບບົດລາຍງານ ISO 17025, ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງ 0.02mm / m ຂອງມັນຕອບສະຫນອງມາດຕະຖານສາກົນສໍາລັບວຽກງານສາກົນ.

ບໍ່ວ່າທ່ານຈະຈັດການຕິດຕັ້ງອຸດສາຫະກໍາແບບດຽວຫລືການຈັດການກັບລະດັບແຖບທີ່ສັບສົນ, ລະດັບຄວາມທົນທານແລະຄວາມທົນທານທີ່ຈໍາເປັນແລະສ່ວນປະກອບ v-grooved ພາຍໃນຄວາມທົນທານ. ໄວ້ວາງໃຈໃນເຄື່ອງມືທີ່ຖືກອອກແບບມາສໍາລັບສິ່ງທ້າທາຍທີ່ເປັນເອກະລັກຂອງການວັດແທກຮອບດ້ານ, ເພາະວ່າໃນການຜະລິດ, ເສັ້ນໂຄ້ງທີ່ນ້ອຍທີ່ສຸດສາມາດເຮັດໃຫ້ມີຄວາມແຕກຕ່າງທີ່ໃຫຍ່ທີ່ສຸດ.
